Vytvrdzovacia komora CO₂

Systém vytvrdzovania oxidom uhličitým

Systém vytvrdzovania oxidom uhličitým pozostáva z troch hlavných komponentov: utesnená komora na vytvrdzovanie, systém cirkulácie plynu a systém monitorovania a kontroly. Prostredníctvom utesnenia komory, cirkulácie plynu, regulácie teploty a vlhkosti a regulácie koncentrácie CO₂ systém poskytuje stabilné, rovnomerné a kontrolovateľné prostredie na vytvrdzovanie betónových výrobkov karbonatizáciou.

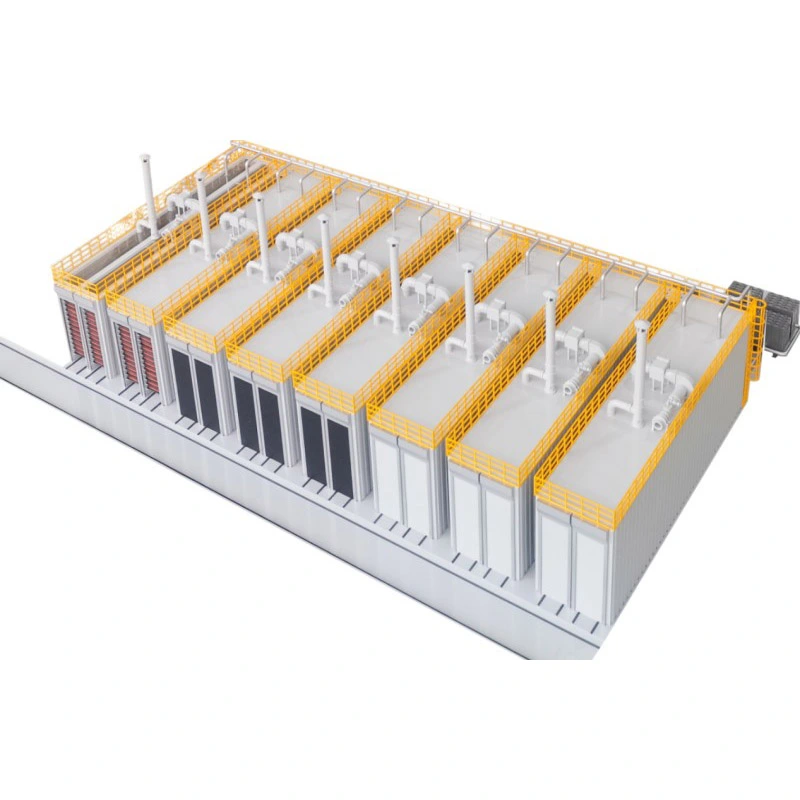

1. Utesnená vytvrdzovacia komora

Komora má viacvrstvový konštrukčný dizajn pozostávajúci z vonkajšej ochrannej vrstvy, izolačnej vrstvy a vnútornej vetracej steny. Poskytuje konštrukčnú pevnosť a tepelnú izoláciu a zároveň sa prispôsobuje vysokej vlhkosti a prostrediu bohatému na CO₂ vo vnútri komory.

1) Strecha komory: Má samonosnú oceľovú doskovú konštrukciu a izolovanú strechu, ktorá poskytuje pohodlný prístup pre bežnú kontrolu a údržbu.

2) Štruktúra prednej komory: Používa pozinkovaný rám a hladké panely na zlepšenie štrukturálnej stability a rovinnosti povrchu počas dlhodobej prevádzky.

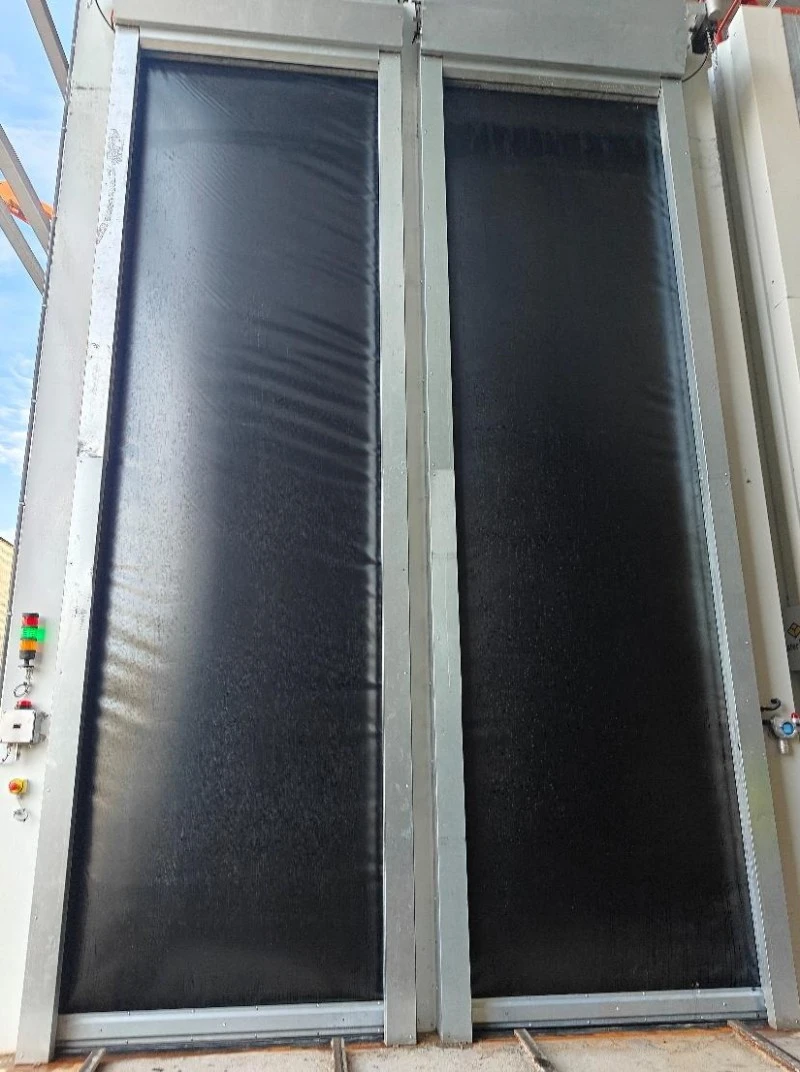

3) Dvere komory: Vyznačuje sa vysoko tesným dizajnom, ktorý účinne znižuje únik CO₂ a udržiava stabilné prostredie vytvrdzovania vo vnútri komory.

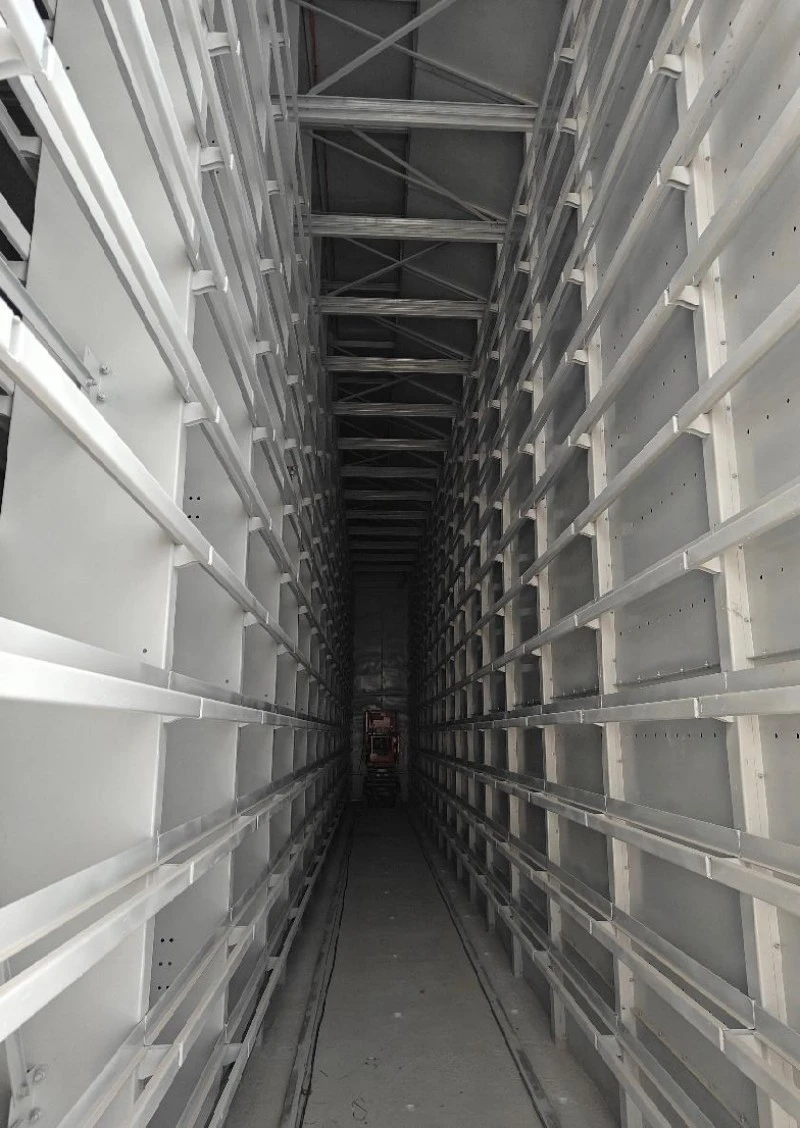

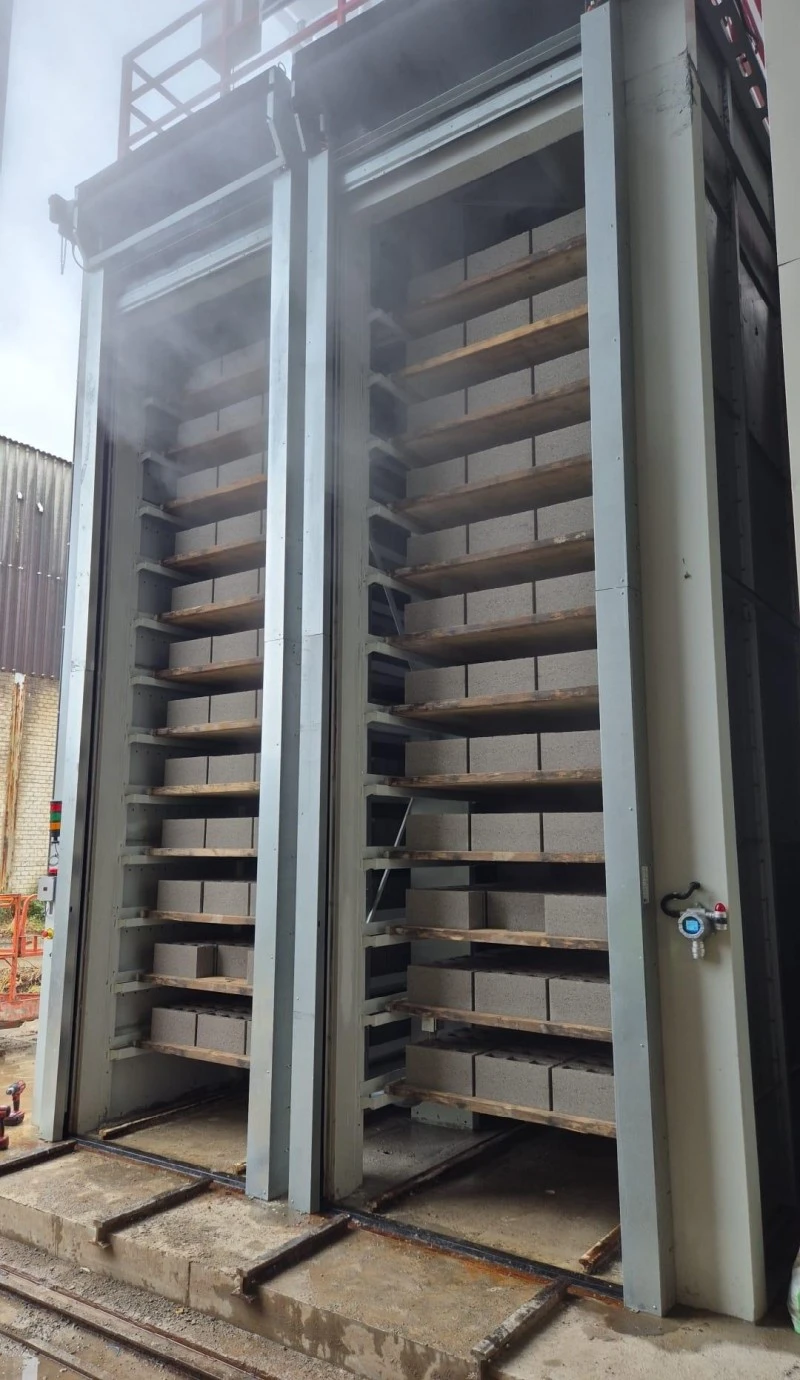

4) Stojany na vytvrdzovanie: Prijmite zásuvnú a skrutkovú spojovaciu štruktúru. Všetky komponenty sú žiarovo pozinkované pre zvýšenú odolnosť proti korózii a spoľahlivú prevádzku v prostredí s vysokou vlhkosťou.

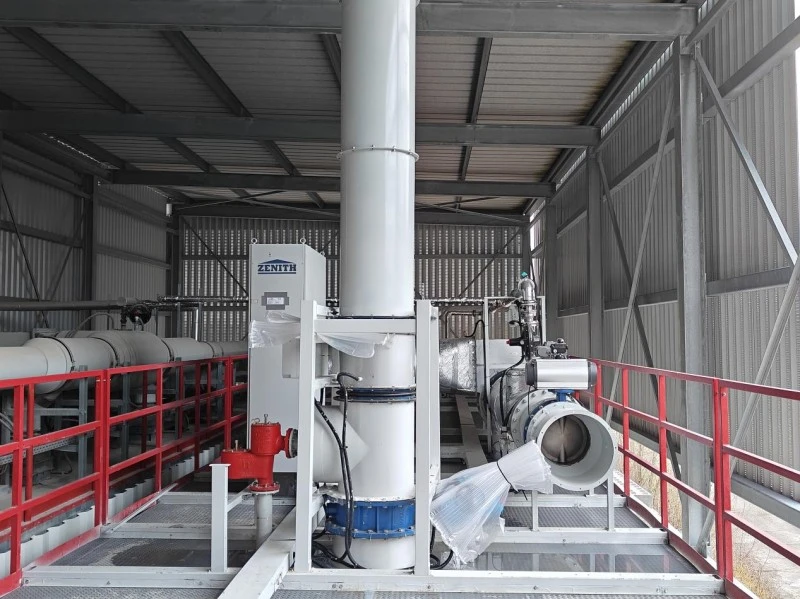

2. Systém cirkulácie plynu

Systém cirkulácie plynu je zodpovedný za transport, distribúciu a cirkuláciu CO₂, tepla a vzduchu vo vnútri komory, čím pomáha udržiavať rovnomernejšie prostredie vytvrdzovania.

1) Obehový pohon: Radiálny ventilátor s premenlivou frekvenciou poháňa cirkuláciu plynu vo vnútri komory s nastaviteľným prietokom vzduchu podľa požiadaviek procesu.

2) Modul riadenia teploty: Electric heaters provide the heat required for the curing process and work together with the circulation fans to achieve uniform heating throughout the chamber.

3) Cirkulačné potrubie: Zodpovedá za prepravu a distribúciu plynu, prepojenie ventilátorov a ohrievačov s vytvrdzovacou komorou na zabezpečenie organizovanej cirkulácie plynu.

4) Výfukový modul: Pozostáva z výfukového systému a žalúziových ventilov, ktoré spolupracujú podľa rôznych stupňov vytvrdzovania a odsávania.

5) Čistiaci modul: Privádza čerstvý vonkajší vzduch, ktorý násilne nahrádza zvyškový CO₂ vo vnútri komory a znižuje koncentráciu CO₂ po procese vytvrdzovania.

3. Inteligentný monitorovací a riadiaci systém

Systém využíva automatické riadenie založené na PLC na monitorovanie a presnú reguláciu kľúčových parametrov počas procesu vytvrdzovania oxidom uhličitým.

1) Monitorovanie viacerých parametrov

Monitorovanie v reálnom čase:

koncentrácia CO₂

Teplota

Vlhkosť

Tlak v komore

Tieto parametre poskytujú podporu údajov v reálnom čase pre proces vytvrdzovania oxidom uhličitým.

2) Automatické riadenie PLC

Podľa prednastaveného programu vytvrdzovania systém automaticky riadi teplotu, vlhkosť, koncentráciu CO₂ a tlak v komore, čím umožňuje automatické vytvrdzovanie a znižuje ručné zásahy.

3) Získavanie údajov a sledovateľnosť

Systém nepretržite zhromažďuje a ukladá údaje o procese vytvrdzovania a automaticky generuje krivky vytvrdzovania, čím poskytuje spoľahlivú dátovú základňu pre analýzu kvality produktov, optimalizáciu procesov a riadenie výroby.

4) Viacnásobná bezpečnostná ochrana

Systém je vybavený detekciou úniku CO₂, pretlakovými/podtlakovými bezpečnostnými ventilmi a nezávislým bezpečnostným riadiacim systémom na monitorovanie a ochranu pred abnormálnymi prevádzkovými podmienkami, čím sa zvyšuje celková prevádzková bezpečnosť.

Kľúčové výhody vytvrdzovania oxidom uhličitým

1. Zlepšený výkon produktu

Uhličitanové látky vznikajúce počas karbonatačnej reakcie môžu vyplniť časť pórov v betóne, čím pomáhajú zlepšovať hustotu, pevnosť v tlaku a rozmerovú stabilitu betónových výrobkov.

2. Zvýšená odolnosť

Sýtenie oxidom uhličitým môže pomôcť zlepšiť vnútornú štruktúru a povrchovú hustotu betónových výrobkov, zvýšiť ich odolnosť voči vode, odolnosť proti mrazu a rozmrazeniu a celkovú trvanlivosť.

3. Vylepšená kvalita povrchu

Vytvrdzovanie oxidom uhličitým môže zvýšiť hustotu povrchu a rozmerovú pravidelnosť, zlepšiť celkový vzhľad betónových výrobkov a pomôcť znížiť výkvety.

4. Využívanie zdrojov CO₂

CO₂ sa zavádza do procesu vytvrdzovania betónu a čiastočne sa fixuje v stavebných materiáloch prostredníctvom karbonatačnej reakcie, čím sa integruje využitie CO₂ do výroby betónových produktov.

5. Zelené a nízkouhlíkové vytvrdzovanie

Vytvrdzovanie oxidom uhličitým môže slúžiť ako alternatíva alebo doplnková metóda k tradičnému vytvrdzovaniu parou. Optimalizáciou procesu vytvrdzovania poskytuje potenciálnu cestu na zníženie spotreby energie na vytvrdzovanie a podporu výroby nízkouhlíkových betónových produktov.
