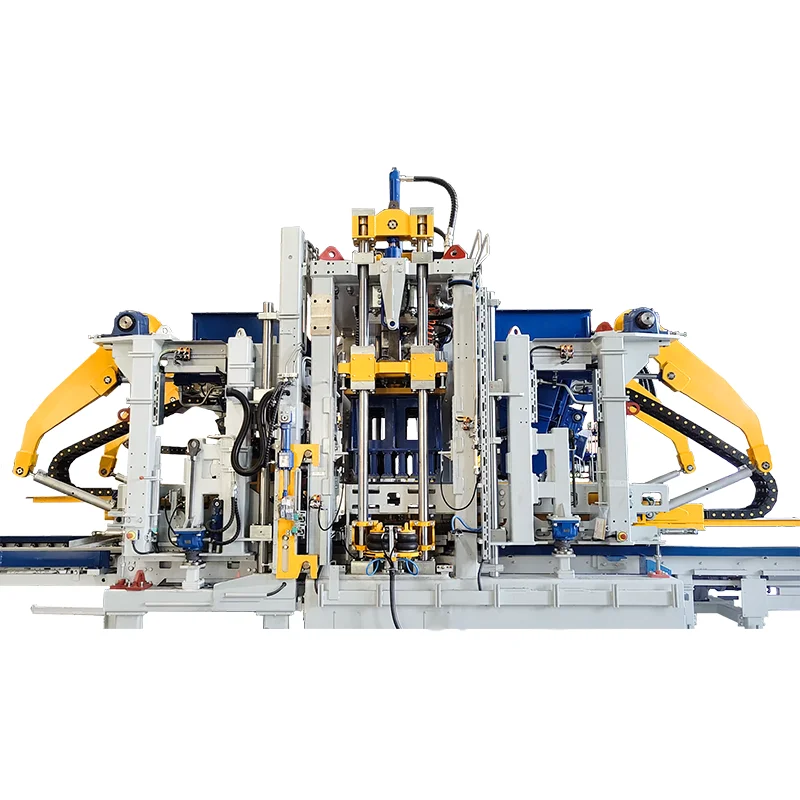

Plne automatický stroj na výrobu blokov

1 Štvorosové servo vibrácie Zenith „Ultra-Dynamic“ (voliteľné)
Systém Zenith Ultra-Dynamic je moderná, vysokokvalitná vibračná technológia používaná v plne automatickom stroji na výrobu blokov. Umožňuje presné ovládanie amplitúdy v extrémne krátkych časoch odozvy a zároveň zabezpečuje flexibilnú nastaviteľnosť. Servopoháňaný systém poskytuje vysokú dynamiku, zlepšuje plnenie foriem a časy výrobného cyklu. Amplitúdu aj frekvenciu je možné rýchlo a presne ovládať.

2 Dvojosové servo vibrácie (voliteľné)
Každý excentrický hriadeľ je poháňaný nezávislým servomotorom, ktorý zaisťuje presné ovládanie, rýchlu odozvu a presný výstup vibračnej sily.

3 Automatický systém rýchlej výmeny formy
Systém automatickej rýchlej výmeny formy Zenith je založený na koordinovanej prevádzke viacerých zariadení, čo umožňuje inteligentnú, rýchlu a presnú výmenu formy. Akonáhle je forma prepravená vedľa hlavného stroja, je umiestnená na jednotku výmeny formy pomocou zdvíhacieho systému. Systém automaticky dokončí proces výmeny formy bez ručnej manipulácie, polohovania alebo uzamykania.

4 Závesný systém kŕmenia
Závesný kŕmny systém využíva modulárny dizajn, ktorý integruje kŕmnu skriňu, škrabku, ubíjaciu kefu a lámaciu jednotku. Oba kŕmne boxy pre tvárovú zmes a základnú zmes sú namontované na kŕmnom ráme, čo umožňuje rýchlu výmenu a optimálny výkon kŕmenia.

5 Hydraulický podávač s vratným oblúkom prerušujúcim oblúk (voliteľné)
Hydraulický pohon; hrable na lámanie oblúkov sa pohybujú tam a späť, aby efektívne rozbili materiálové oblúky.

6 Elektricky poháňaný podávač základne s rozbíjaním hojdacieho oblúka (voliteľné)
Elektricky poháňané; oblúkové hrable sa otáčajú v nastavenom uhle okolo hriadeľa, aby uvoľnili materiál.

7 Modulárny hlavný rám
Hlavný stroj ZN900-2C a jednotka na miešanie tvárí majú modulárnu štruktúru rámu s technológiou presnej montáže. Porušuje tradičné koncepcie dizajnu a vo veľkej miere používa vysokokvalitné skrutkové spoje pre rám, vibračný stôl, nosníky motora a podávací systém. Táto konštrukcia zaisťuje ultranízku údržbu, ľahké prispôsobenie rôznym výrobným podmienkam a výrazne kratší čas výmeny dielov podliehajúcich opotrebovaniu.

8 Hydraulické automatické uzamykanie jednotky na miešanie tváre
Hlavné a čelné miešacie stroje sú spojené pomocou pokročilého hydraulického automatického uzamykacieho systému. Hydraulické valce poháňajú uzamykacie komponenty, aby pevne spojili obe jednotky. Keď je potrebné oddelenie, valce uvoľnia spojenie a motor s prevodovkou posunie jednotku na miešanie tváre pozdĺž svojich koľajníc.

9 Stlačte Zaisťovacie zariadenie hlavy
Tento mechanický uzamykací mechanizmus pozostáva z vysoko pevných blokovacích blokov, klinovej lisovacej hlavy a dvojčinných hydraulických valcov. Počas demontáže valce poháňajú blokovacie bloky, aby radiálne upínali hlavu lisu, čím vytvárajú mechanické zablokovanie. Forma sa potom uvoľní pod konštantným tlakom, čím sa účinne eliminuje elastický odskok a mikropohyb – čím sa zaistia ostré hrany tehál, hladké povrchy a výrazne zlepšená miera kvalifikácie produktu.

10 Elektrické nastavenie zdvihu skrutiek
Vybavený vysoko presným skrutkovým zdvihom pre automatické nastavenie výšky – ponúka vysokú presnosť, jednoduchú obsluhu a rozšírenú automatizáciu.

11 Plne integrovaný riadiaci systém
Hlavný stroj ZN900-2C využíva PLC radu Siemens S7-1500 (6ES7 515-2AM01-0AB0) – špičkový radič od spoločnosti Siemens s veľkou kapacitou pamäte, vysokou rýchlosťou spracovania a komplexnými funkciami. HMI vizualizuje všetky signály riadiaceho systému pre jednoduchú a intuitívnu obsluhu.

12 Rozsiahla rozšíriteľnosť
ZN900-2C ponúka skvelú rozšíriteľnosť hardvéru a softvéru. Môže byť vybavený rôznymi voliteľnými systémami, ako sú penové zariadenia, systémy na miešanie farieb, jednotky na extrakciu paliet, systémy na ťahanie jadra a priečne čistiace kefy, ktoré spĺňajú rôzne výrobné požiadavky zákazníkov.

13 Platforma cloudových služieb inteligentného vybavenia Quangong
„Platforma cloudových služieb inteligentného vybavenia“, vyvinutá spoločnosťou Quangong Zenith, umožňuje online monitorovanie, vzdialené aktualizácie, predikciu a diagnostiku porúch, hodnotenie stavu zariadenia a prevádzkové správy, čím poskytuje komplexné funkcie inteligentných služieb.
